Компактная система
очистки масляного
тумана
Компактный центробежный фильтр СОЖ с эффективностью очистки до 99.5%. Защищает электронику высокоточных станков с ЧПУ от масляного налёта и возвращает отфильтрованную эмульсию обратно в рабочий цикл.
Как работает очистка
В основе фильтров СЗМ лежит принцип многоступенчатой центробежной очистки. Масляный туман разделяется на чистый воздух и жидкую эмульсию без использования быстро забивающихся тканевых мешков.
Всасывание воздуха
Плотный масляный туман и капли эмульсии принудительно затягиваются через впускной патрубок (Ø100–200мм) из рабочей кабины станка прямо во вращающийся ротор фильтра.
Центробежная очистка
Встроенный в ротор электродвигатель раскручивает лопасти. Под воздействием мощной центробежной силы тяжелые капли СОЖ моментально отбрасываются на внутренние стенки барабана.
Сбор масла и возврат
Микрокапли сливаются в крупные на стенках корпуса и стекают вниз. Собранная СОЖ через латунный сливной кран самотеком возвращается в бак станка.
Инженерные преимущества фильтров СЗМ
Конструктивные решения, разработанные инженерами завода для обеспечения максимальной надежности и снижения стоимости владения.
Скрытый электродвигатель
Электродвигатель больше не выпирает сверху корпуса. Мы встроили его внутрь ротора: корпус получил плоскую стальную крышку с гравировкой, снизился центр тяжести и исчезли опасные вибрации.
Ультралегкий вес (~20 кг)
Масса снижена с рыночных 38–48 кг всего до 20 кг. Это позволяет монтировать фильтр силами одного человека прямо на тонкий кожух ЧПУ-станка без сварки дорогих и тяжелых напольных стоек.
Простое обслуживание
Удобный доступ к фильтрующим элементам через натяжные замки-защелки без применения специнструмента для быстрой регламентной замены.
Модельный ряд
Три модели закрывают 100% задач любого металлообрабатывающего производства — от компактных токарных ЧПУ до тяжелых 5-осевых портальных центров.

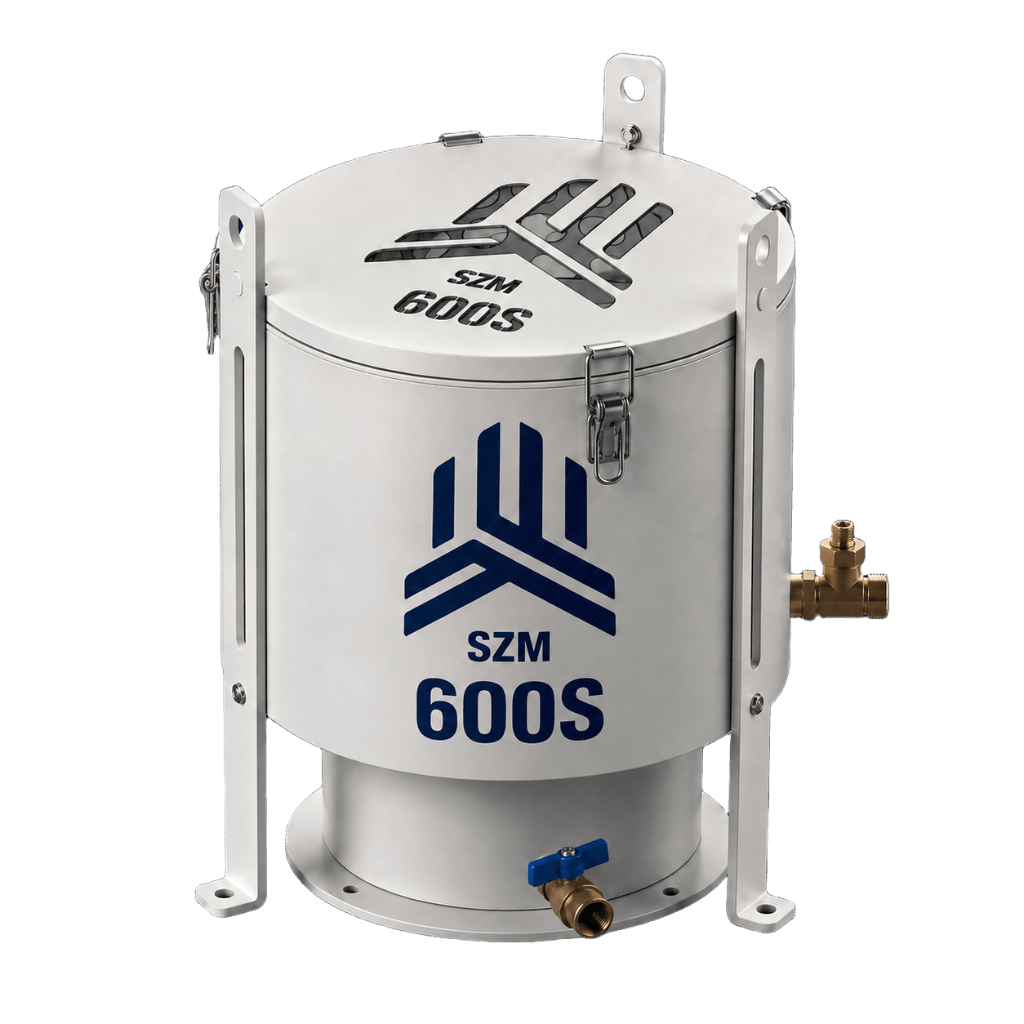

СЗМ 600S
Компактный центробежный уловитель в молочно-белом корпусе с замками-защелками для малых токарных и сверлильных станков с ЧПУ. Быстрый монтаж на крышку кабины.
| Производительность | 600 м³/ч |
| Масса конструкции | до 20 кг |
| Мощность двигателя | 0.25 кВт |
| Уровень шума | до 68 дБ |
| Диаметр патрубка | Ø 100 мм |
| Габариты | 364 × 459 × 404 мм |
Токарные ЧПУ станки, небольшие фрезерные центры с объемом кабины до 1.5 м³
Получите технико-коммерческое предложение с ценами завода
Заполните форму, и инженер отдела оборудования СЗМ рассчитает необходимый воздухообмен для вашей модели ЧПУ-станка и пришлет счет и КП в течение 15 минут.
Частые вопросы
Как правильно подобрать модель фильтра под мой станок?
Подбор зависит от внутреннего объема кабины станка и интенсивности подачи СОЖ. Для небольших токарных ЧПУ станков подходит модель СЗМ 600S, для стандартных фрезерных центров — СЗМ 1300M, а для крупных портальных и высокоскоростных комплексов — СЗМ 2000L. Оставьте заявку, и инженер рассчитает необходимый воздухообмен.
Где находится двигатель, если его нет сверху?
Электродвигатель встроен глубоко внутрь ротора фильтра СЗМ. Это наше инженерное ноу-хау. Сверху корпус закрыт ровной стальной крышкой с вырезанными лазером вентиляционными отверстиями в виде логотипа СЗМ.
Как происходит слив собранного масла и эмульсии?
В нижней части фильтра установлен сливной патрубок с латунным шаровым краном. К нему подключается маслостойкий шланг, по которому отфильтрованная СОЖ самотеком стекает обратно в бак станка.
Каковы сроки доставки по России?
Фильтры СЗМ (600S, 1300M, 2000L) поддерживаются в наличии на складе в Санкт-Петербурге. Отправляем в любой регион РФ транспортными компаниями (Деловые Линии, СДЭК, ПЭК) в день оплаты.
